Precisión del Transportador Online: Cálculo, Fuentes de Error y Comprobación Repetible

Un transportador online puede calcular de forma consistente el ángulo entre dos rayos, pero eso no significa que cada fotografía, escaneo o captura contenga un ángulo igual de confiable. El cálculo y la imagen de origen son dos partes distintas de la medición.

Esta guía explica qué calcula Online Protractor, qué no puede saber sobre una imagen y cómo repetir una medición para que el resultado sea útil y no solo detallado.

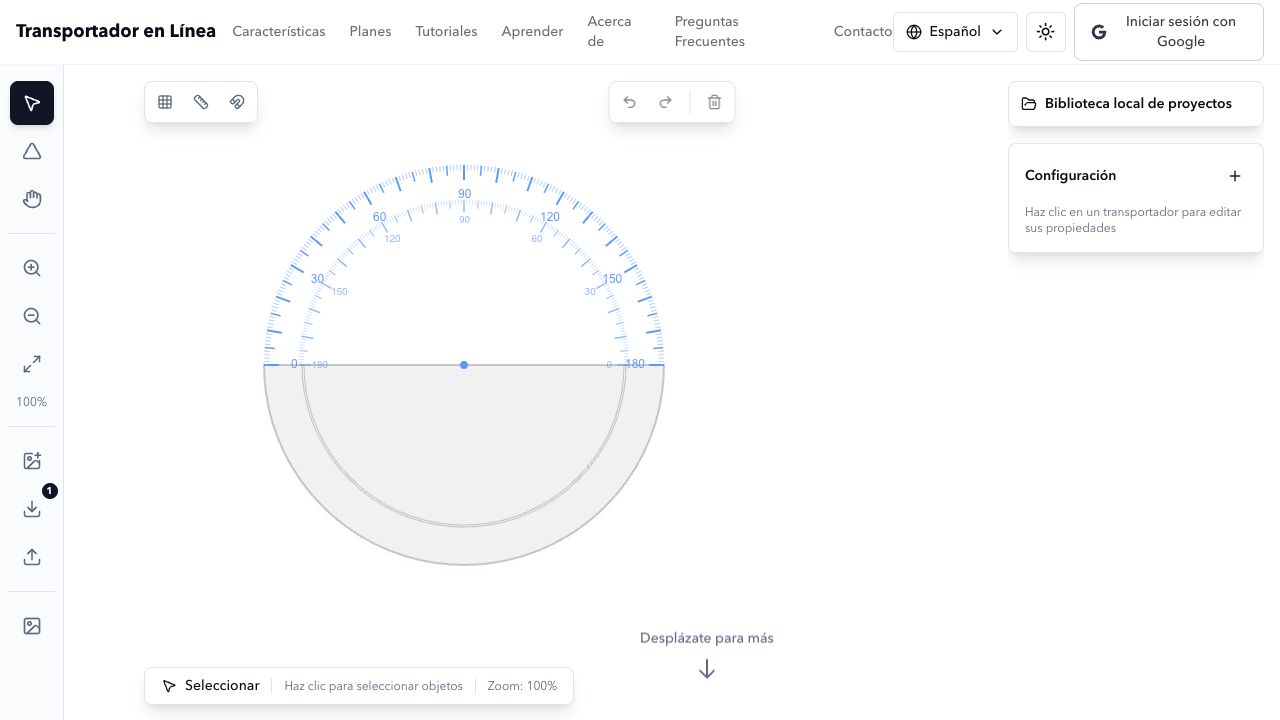

Qué Mide Realmente la Herramienta

Cada rayo comienza en el centro del transportador y termina en un punto colocado por el usuario. La dirección se calcula a partir de la diferencia horizontal y vertical entre esos puntos. La herramienta utiliza la misma relación representada por Math.atan2(y, x) en JavaScript y convierte la diferencia entre las dos direcciones a grados o radianes.

El cálculo responde a una pregunta concreta:

¿Cuál es la diferencia angular entre las dos direcciones que coloqué en este lienzo?

No determina automáticamente si una fotografía conserva el ángulo físico del objeto original. La perspectiva, la distorsión de lente, una hoja doblada o una imagen estirada de forma desigual pueden cambiar el ángulo visible antes de que la herramienta empiece a calcular.

Resolución de Pantalla No Significa Precisión Real

Online Protractor puede mostrar entre cero y cuatro decimales. Esos dígitos describen la resolución de visualización. No prometen que una esquina fotografiada se conozca con una precisión de 0,0001°.

Por ejemplo, un diagrama sintético limpio puede contener dos rayos matemáticamente exactos a 0° y 42°. Si los puntos se colocan sobre esas líneas, el cálculo debería mostrar aproximadamente 42°, según la configuración visual. En una foto borrosa, el borde puede ocupar varios píxeles. Varias colocaciones razonables pueden producir lecturas ligeramente distintas aunque el cálculo sea correcto cada vez.

Una Comprobación Geométrica Repetible

Puedes separar el comportamiento del cálculo de la calidad de la imagen con esta prueba:

1. Crea o usa un diagrama limpio con un vértice marcado.
2. Dibuja un rayo de referencia horizontal hacia la derecha.
3. Dibuja otro rayo con un valor conocido, como 30°, 45° o 90°.
4. Sube el diagrama sin estirarlo.
5. Coloca el centro del transportador sobre el vértice.
6. Coloca un rayo de medición sobre cada línea.
7. Borra o mueve los rayos y repite.

Diagrama de referencia	Relación esperada	Qué comprueba
30°	Ángulo agudo	Dirección básica y conversión a grados
45°	Mitad de un ángulo recto	Colocación repetida de puntos
90°	Rayos perpendiculares	Alineación del centro y control conocido

Esta prueba no calibra el monitor ni convierte el navegador en un instrumento certificado. Comprueba que tu colocación y el diagrama visible coinciden en una relación geométrica conocida.

Las Cuatro Fuentes Principales de Error

1. El Centro No Está Sobre el Vértice

La colocación del centro suele ser el paso manual más importante. Si queda desplazado, los dos rayos ya no representan los lados originales desde su punto común.

Amplía antes de colocar el centro. Si las líneas son gruesas, estima la intersección de sus líneas centrales en lugar de elegir un borde exterior cómodo.

2. Las Líneas Son Gruesas o Borrosas

Una línea de diez píxeles no ofrece una única trayectoria evidente. Elige una convención consistente—normalmente el centro visual de cada línea—y úsala en ambos lados.

Con un rayo de unos 200 píxeles, una diferencia lateral de dos píxeles equivale aproximadamente a atan(2 / 200), cerca de 0,57°. Es un ejemplo de sensibilidad, no un límite garantizado: importan la dirección y posición del desplazamiento.

3. La Imagen Fue Estirada

Ampliar o reducir uniformemente una imagen limpia conserva sus ángulos. Cambiar el ancho y el alto en proporciones distintas no. Evita vistas previas o editores que compriman una dimensión de forma independiente.

4. La Cámara Introdujo Perspectiva

Una fotografía inclinada muestra una proyección, no necesariamente la geometría frontal real. Un ángulo físico recto puede parecer agudo u obtuso si la cámara no está paralela al plano medido.

Para trabajos físicos, fotografía la superficie lo más frontal posible y trata el resultado online como una comprobación visual preliminar. Verifica decisiones de fabricación, inspección, seguridad o contrato con el objeto o un método calibrado apropiado.

Ejemplo: Comprobar una Captura PDF

Supón que una captura de PDF contiene una esquina que parece cercana a 42°.

1. Recorta alrededor de la esquina dejando visibles ambos lados.
2. Abre el Transportador Online y sube la captura.
3. Coloca el centro en la intersección de las líneas centrales.
4. Selecciona Medir Ángulo o pulsa M.
5. Coloca el primer rayo sobre la referencia inferior y el segundo sobre la línea inclinada.
6. Registra el resultado, borra o recoloca los rayos y repite.
7. Si las colocaciones dan, por ejemplo, 41,6°, 42,0° y 42,4°, informa “aproximadamente 42°” en lugar de presentar el decimal más largo como certeza.

Para el flujo documental completo, continúa con cómo medir ángulos en planos PDF.

Qué Funciones Afectan al Flujo

Gratis incluye una imagen, un transportador, medición por rayos, copia JSON manual y exportación PNG 1x. Es suficiente para la comprobación anterior.

Plus y Pro añaden varios objetos, ajuste angular, cuadrícula y regla, CSV, JPEG, solo superposición, imágenes 2x/4x y recuperación automática del último espacio local. Pro añade proyectos locales con nombre e informes PDF. Estas funciones mejoran el flujo y la documentación, pero no eliminan errores presentes en la imagen original.

El ajuste angular requiere cuidado: ayuda al construir o comprobar un ángulo estándar esperado, pero puede forzar un ángulo irregular hacia un valor predefinido. Desactívalo para observar la fuente tal como aparece.

Regla Práctica para Informar Resultados

Ajusta la precisión informada a la evidencia:

• Diagrama sintético limpio y colocación repetible: informa el valor estable mostrado.
• Captura clara con líneas estrechas: un decimal puede ser útil si las repeticiones coinciden.
• Escaneo borroso o foto con perspectiva: usa una estimación redondeada y describe la limitación.
• Decisión profesional o de seguridad: usa como autoridad un método físico o calibrado apropiado.

El resultado más creíble no siempre es el que tiene más dígitos, sino el que otra persona puede reproducir y comprender.

Lista de Comprobación Final

Antes de exportar, confirma que:

• la imagen no fue estirada de forma desigual;
• el centro está sobre el vértice real;
• ambos rayos siguen una parte consistente de cada línea;
• el ajuste angular es apropiado para la tarea;
• una segunda colocación da un resultado similar;
• el número se redondea según la calidad de la fuente; y
• las decisiones físicas importantes se verifican fuera de la captura.

Para practicar, compara este método con estimar ángulos sin herramientas y revisa tipos y clasificación de ángulos.
